产品中心

电化学性能

产品规格

检测项目

LR-300

LR-300Ⅱ

LR-270A

LR-270B

颗粒尺寸D50（μm）

10 μm

10 μm

12.5 μm

10.5 μm

BET比表面积

6.6 m²/g

4.6 m²/g

4.2 m²/g

4.0 m²/g

振实密度

1.98 g/cc

1.98 g/cc

2.0 g/cc

2.05 g/cc

压实密度

2.75 g/cc

2.75 g/cc

2.85 g/cc

2.85 g/cc

pH

11.3

11.0

11.1

11.3

首次效率

92%

>96%

92%

92%

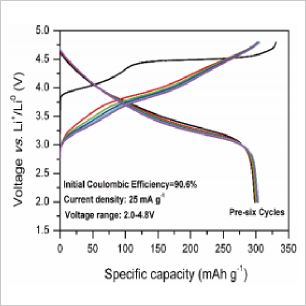

0.1C放电比容量(2-4.8V)

300 mAh/g

290 mAh/g

270 mAh/g

275 mAh/g

0.1C放电比容置 (2-4.6V)

280 mAh/g

270 mAh/g

250 mAh/g

270 mAh/g

全电池电压@Li (2-4.6V)

3.55V

3.6V

3.65V

3.55V

0.1C放电比能量(2-4.6V)

990 wh/Kg

970 wh/Kg

910 wh/Kg

950 wh/Kg

1C放电比容量(2-4.8V)

245 mAh/g

240 mAh/g

225 mAh/g

230 mAh/g

1C放电比容量(2-4.6V)

220 mAh/g

215 mAh/g

210 mAh/g

220 mAh/g

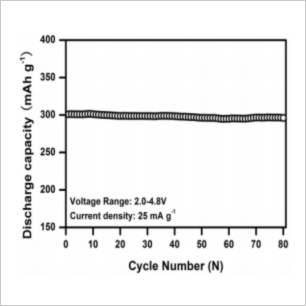

25℃循环性能 @0.1C(2-4.8V)

100圈循环，容量95%

100圈循环，容量96%

100圈循环，容量96%

100圈循环，容量96%

25℃循环性能 @0.1C (2-4.6V)

100圈循环，容量95%

100圈循环，容量96%

100圈循环，容量98.5%

100圈循环，容量98.5%

性能特点

一定程度产气

一定程度产气

不产气，信率性能好，放电中压高

前期不产气

富锂锰基正极材料

技术特点

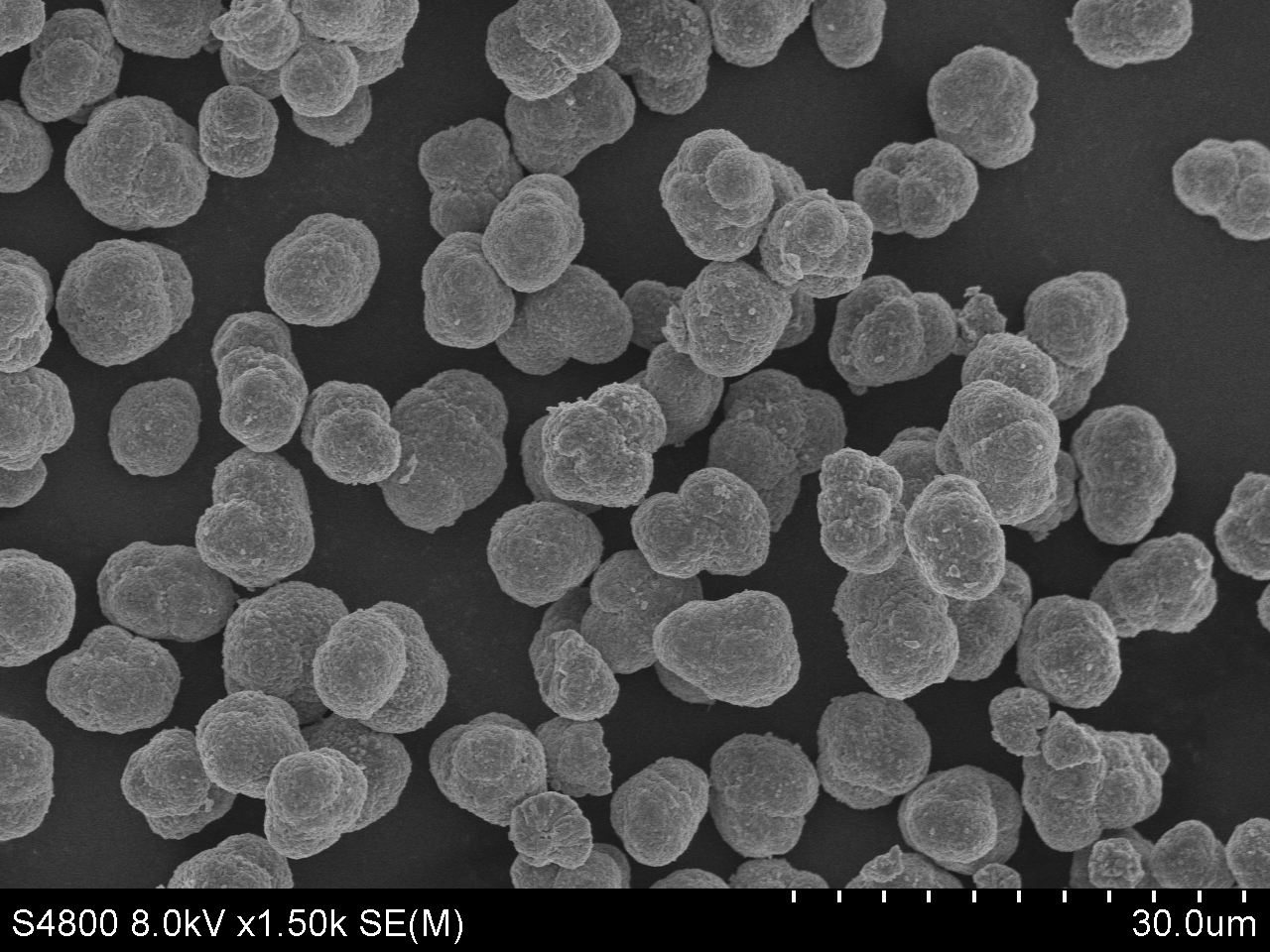

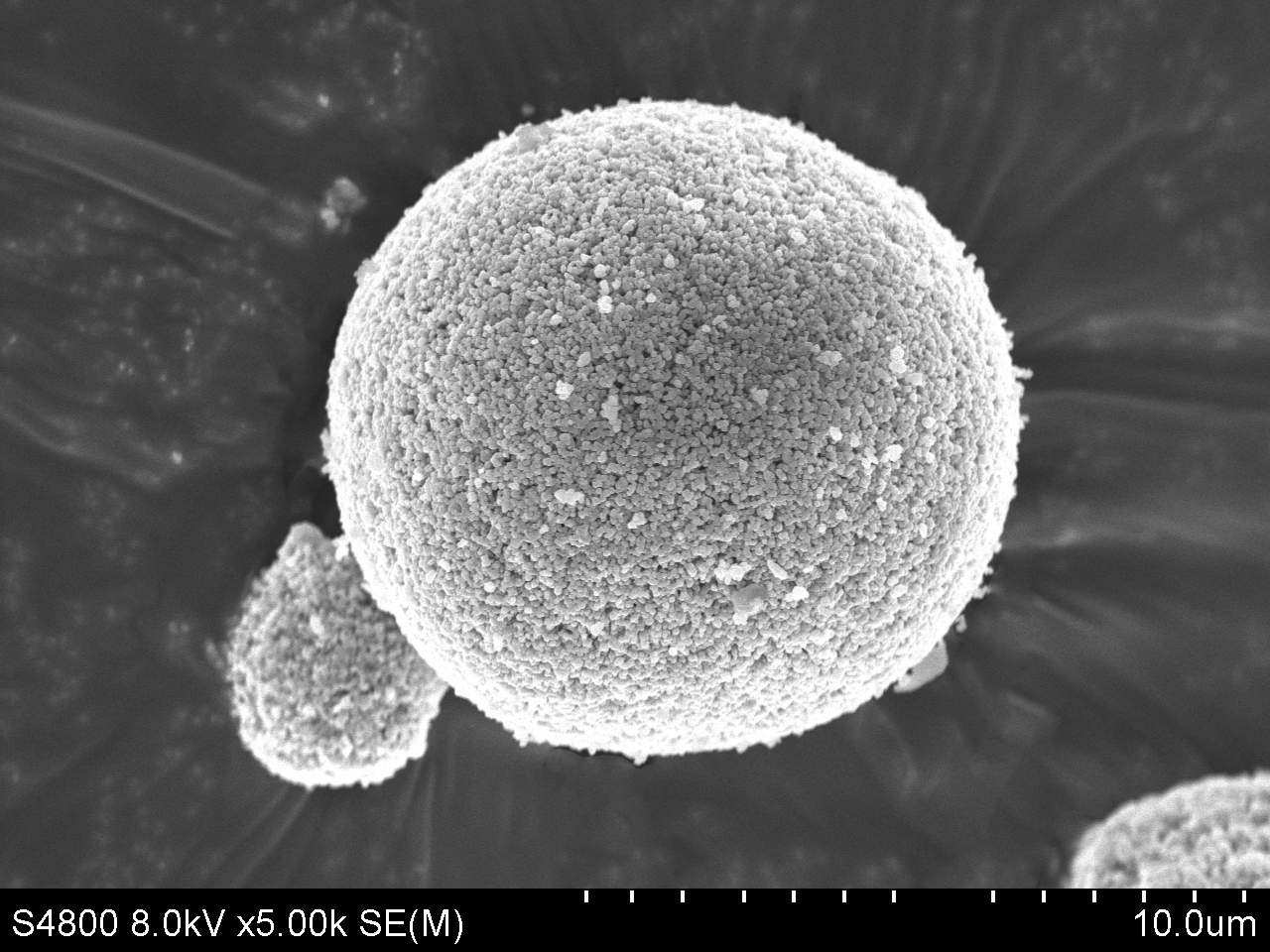

- 采用多级共沉淀反应技术实现10μm以下富锰碳酸盐前驱体高效合成

- 采用独特的气固界面处理技术，在颗粒表面制造氧空位，提高材料的首次效率

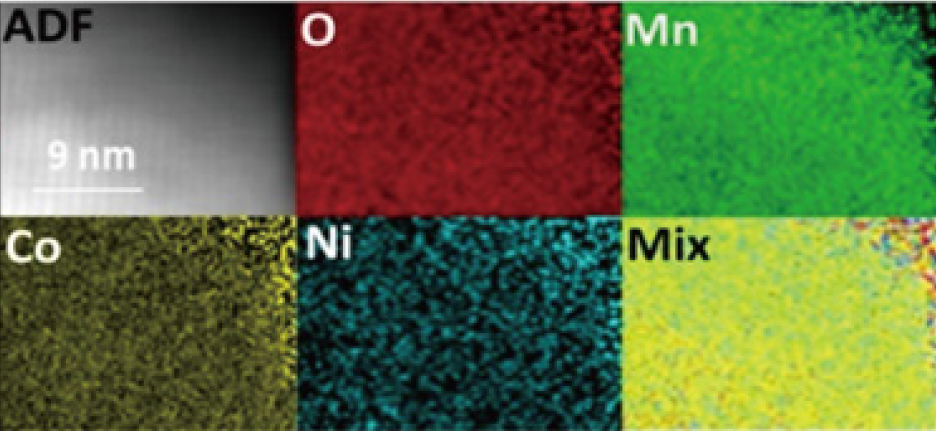

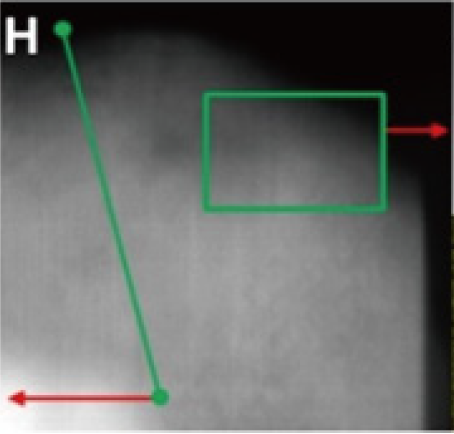

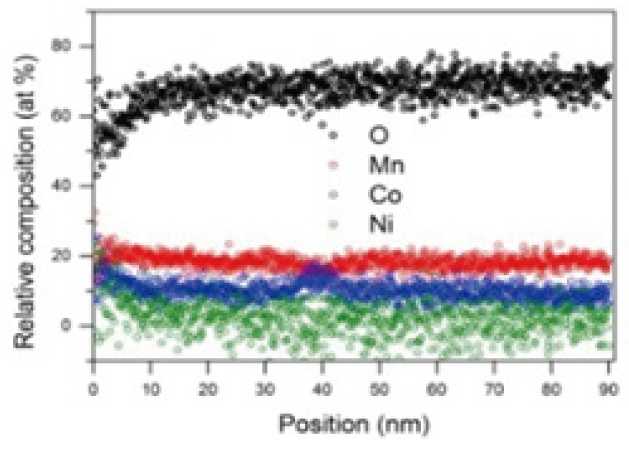

- 采用多元协同表面包覆技术，在颗粒表面形成导电性保护层，提高了材料的倍率性能和循环稳定性

产品特性

- 首次效率> 90%

- 100圈循环，容量保持率95%

- 适用于超高能量密度动力电池

- 放电比容量>300 mAh/g

胸怀梦想、共创未来！

公司秉承”开放、真诚、专注、高效“发展理念，真诚欢迎您的加入！

立即加入
